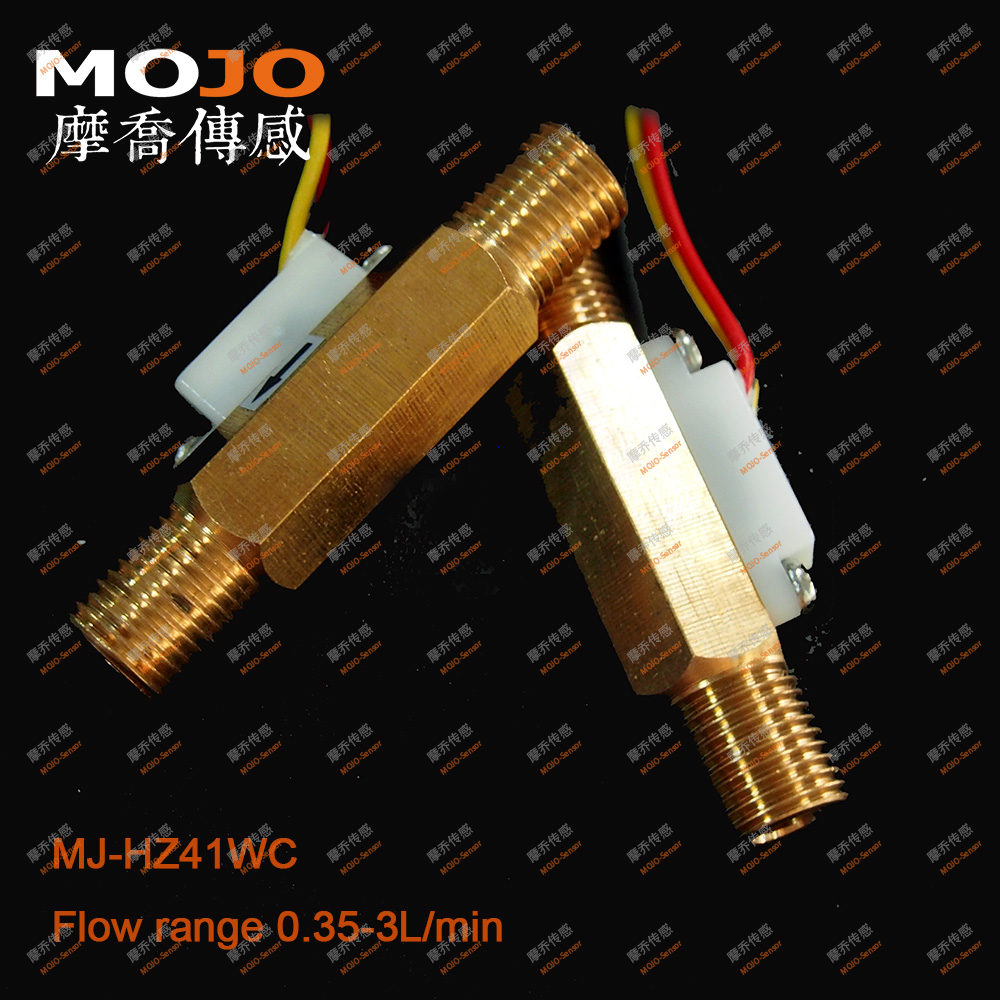

MJ-HZ41WC Brass G1/4'' flow sensor

NO

Item

Examination requirement

1

 Appearance

Clean and beautiful, smooth without burr, without off color

2

Water pressure resistance performance

0.8 MPa pressure

3

Operating voltage range

DC4.5-18V

4

Maximum operating current

15mA

5

The output pulse high level

In 5 V rated voltage,

the output of the high level requirements in 4.5 V above

6

The output pulse low level

In 5 V rated voltage,

the output of the low level requirements in 0.5 V the following

7

The output pulse duty ratio

In the rated voltage, the output pulse occupies emptiescompared to 50%-10%

8

Flow range

0.35-3L/min ,1L=6255Hz

9

Insulating property

Dielectric resistance:>100MΩ

10

Electrical strength

AC500V 50Hz(Don't breakdown or flash winding)

11

Electrical strength(100°C)

In 100 °C temperature placed in 72 hours,

 in the environmental temperature back after 1 hour

 the accuracy of measurement requirements within the plus or minus 5%

12

Cold resistance(-20°C)

In 20 °C temperature placed in 72 hours,

 in the environmental temperature back after 1 hour

the accuracy of measurement requirements within the plus or minus 5%

13

Mode of connection

Red: the positive, black: negative, yellow: pulse signal
